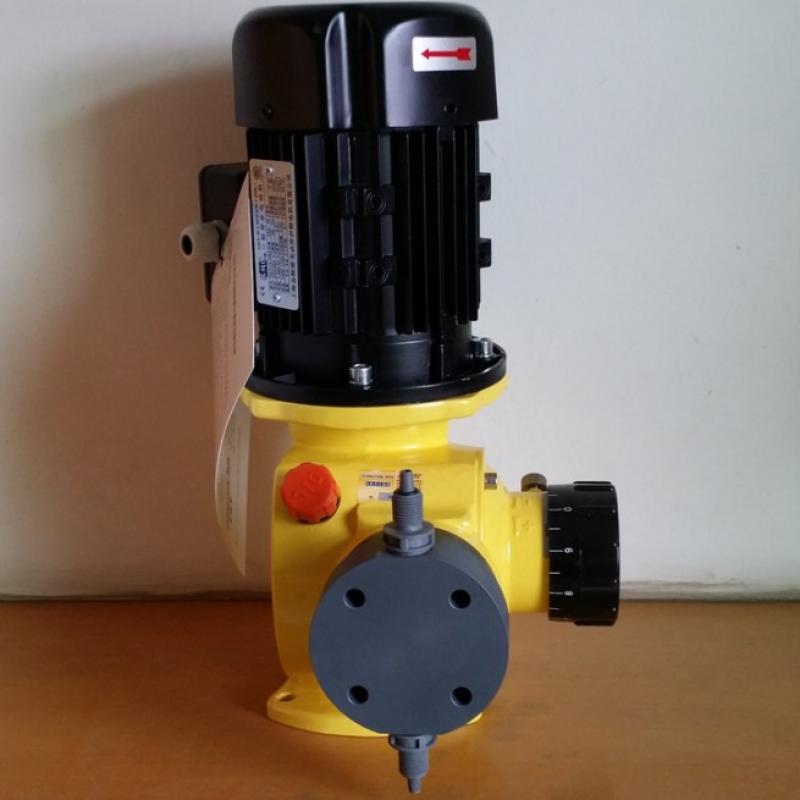

一、设备简介1.工作原理G系列固化剂泵（计量泵）：又称加药泵、比例泵、可调式容积泵或固化剂泵；是一种流量可在动态和静态下进行调节的容积式往复泵。它广泛应用于需要计量精确，配量可调，连续配比各种腐蚀性、非腐蚀性液态介质的工艺流程中。在污水处理工艺中用于加药系统药剂的输送。G系列机械隔膜式固化剂泵工作原理介绍泵头部分机械隔膜泵头，隔膜与柱塞直接相连，柱塞推动隔膜进行物料投加驱动部分电机通过蜗轮/蜗杆减速，与蜗轮同轴的N形轴可变偏心机构带动与之相连的连杆和隔膜产生直线往复运动流量调节方式转动调节手柄，使滑动曲柄产生线性移动，从而与转轴之间产生偏心距，从而改变峰值流量，达到调节流量目的。冲程长度为2倍偏心距。2.产品特点泵头部分（1）机械驱动隔膜计量泵，无物料侧隔膜护盘-无泄漏，物料通过性好（2）泵头密封采用密封槽设计-无需额外密封（3）高精度单向止回阀-确保在所有流量状态下的精度（4）自清洗单向止回阀结构-确保在恶劣条件下正常工作驱动部分（1）可变偏心机构驱动-输送脉动平缓，投加稳定安全（2）所有运动部件均为油浴润滑-减少机械摩擦，保证整体长期运行寿命（3）采用铸铝壳体，球墨铸铁齿轮，耐磨球轴承-重量轻，牢固耐用冲程调节（1）偏心调节，全冲程有效调节（2）运行平缓（3）噪音小（4）故障率低（5）运行寿命较长3.性能参数（1）最大流量 : 0-1800 l/h，GB系列:流量从82L/H到1800L/H、压力最高可达10Bar；GM系列:流量从2.25L/H到500L/H、压力最高可达12Bar；（2）10:1 调节比，+ 2% 精度（3）允许物料温度40℃（4）吸入提升高度可达4米水柱，允许入口压力0.2MPa（5）隔膜材质：PTFE（6）泵头材质：316L、 PP、PVC、PVDF，并可选高粘度，浆料泵头（7）可选双隔膜检漏报警（8）可选单独手动、电动、调频，调节流量4.适用场合各种水处理工艺过程、其它行业低压场合化学品投加，树脂砂混砂机上输送固化剂液体。为方便客户对商城上线产品的配置，技术参数和特点进行深入了解，更为便捷快速的进行设备选型，特进行如下设备选型指导。同类型的设备可参考本选型指导。二、选型说明1.型号说明2.选型参数机械隔膜式固化剂泵计量泵选型时需要提供如下参数：a.液体名称b.流量（L/h）c.扬程（m）d.温度（℃）e.粘度（cp）f.浓度g.固体含量（对于桨料）h.自动控制方式3.参数说明举例说明：（1）根据过流介质的性质，确定过流材质；如果介质腐蚀性较强，建议选择PVDF泵头或者316L泵头；（2）根据计量泵流量（Q）和压力（Bar）确定计量泵型号，比如药剂投加量为100L/h，扬程为30m，则选择型号GM0120这台计量泵即可；注：压力和扬程之间的转换关系1bar=1工程大气压=1公斤力=0.1Mpa=10m水柱（3）可选配件：脉冲阻尼器，安全阀、背压阀、Y型过滤器。4.技术要点G系列过流部件材质G系列安装尺寸图G系列型号编码及技术参数表三、其他注意事项进口管路建议采用自灌式安装，无法采用自灌式安装，必须满足NPSH要求；进口管路中必须安装过滤器，以便管路清洗；出口管路中建议安装脉动缓冲器、安全阀等附件以及必要的管路截止阀、管路活接以便日后维修；如出口管路中未安装脉动缓冲器，管径选择必须考虑流量峰值、管路长度、过程物料特性等方面的要求；如出口压力低于进口压力， 需安装背压阀，防止虹吸现象。
